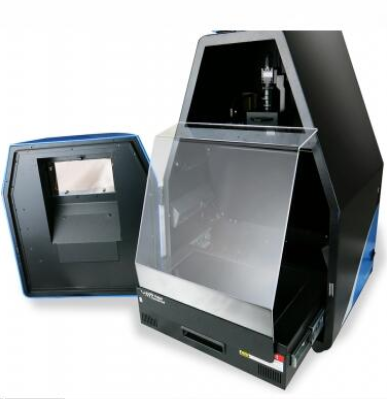

凝胶成像即对DNA或RNA胶进行切胶、拍照、观察、分析的实验室类仪器，凝胶成像系统可以应用于分子量计算、密度扫描、密度定量、PCR定量等生物工程常规研究。

原理

样品中各组分在电泳凝胶或者其他载体上的迁移率不一样，以标准品或者其他的替代标准品相比较就会对未知样品作一个定性分析。这个就是图像分析系统定性的基础。根据未知样品在图谱中的位置可以对其作定性分析，就可以确定它的成份和性质。

样品对投射或者反射光有部分的吸收，从而照相所得到的图像上面的样品条带的光密度就会有差异。光密度于样品的浓度或者质量成线性关系。根据未知样品的光密度，通过于已知浓度的样品条带的光密度指相比较就可以得到未知样品的浓度或者质量。这就是图像分析系统定量的基础。采用最新技术的紫外透射光源和白光透射光源使光的分布更加均匀，最大限度的消除了光密度不均造成的对结果的影响。

特点

自动对焦

自动对焦（Auto Focus)凝胶成像分析系统，解决了新手在拍摄凝胶照片过成中，经常发生的被拍摄照片的亮度和对比度，焦距不准使照片不清晰的问题。利用物体光反射的原理,将反射的光被相机上的传感器CCD接受，通过计算机处理，带动电动对焦装置进行对焦的方式叫自动对焦.它多分为二类：一是主动式，另一个则是被动式。

a、主动式自动对焦：相机CCD上的红外线发生器、超声波发生器发出红外光或超声波到被摄体。相机CCD上的接受器接受反射回来的红外光或超声波进行对焦，其光学原理类似三角测距对焦法,广泛用于各种平视取景相机.主动式对焦对斜面,光滑面对焦困难.对亮度大,远距离的被摄体对焦困难.这是由于发出的光被反射到其它方向,或达不到被摄体所至.主动式由于是相机主动发出光或波,所以可以在低反差、弱光线下对焦.对细线条的被摄体，对动体都能自动对焦.缺点是当被摄体能吸收光或波时对焦困难，还会被玻璃反射故透过玻璃对焦困难。

b、 被动式自动对焦：即直接接收分析来自景物自身的反光,进行自动对焦的方式.这种自动对焦方式的优点是;自身不要发射系统。对具有一定亮度的被摄体能理想的自动对焦，在逆光下也能良好的对焦.对远处亮度大的物体能自动对焦。但缺点是对细线条的被摄体自动对焦较困难.在低反差，弱光下的对焦困难.对动体自动对焦能力差.对含偏光的被摄体自动对焦能力差.黑色物体或镜面的对焦能力差。主动、被动式自动对焦方式各有千秋，好在我们首创的凝胶成像自动对焦拍摄系统上有二种自动对焦方式，可以互补使用，自动切换,发挥其强项，克服其弱点。

多种光源可选

一般的凝胶成像系统，提供302nmUV、254nmUV、365nmUV、蓝光及白光光源。

安全防护隔离

触摸控制电源开关、光源控制、光圈、聚焦等观察和拍摄工作，实现污染现场和电脑操作现场隔离，防止交叉污染，确保操作者安全，抽屉式样品载物台，方便取放样品。

直接切胶

凝胶成像系统也可直接切胶，操作应遵循说明书的指示，尤其注意对激发光源（无论是紫外，光或者蓝光）进行相应的防护。
