型号区分

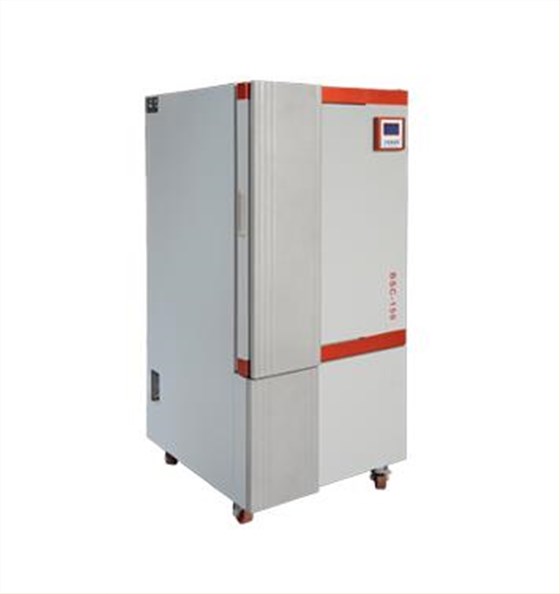

恒温恒湿箱可分为“台式”和“立式”，主要区别在于所能够实现的温度与湿度不同，从而产生的温度也会有所不同，立式的可以做常温以下的低温和干燥，台式的只能做常温以上的温度和高湿。

工作原理

恒温恒湿箱由调温（加温、制冷）和增湿两部分组成。通过安装在箱体内顶部的旋转风扇，将空气排入箱体实现气体循环、平衡箱体内的温、湿度，由箱体内置的温、湿度传感器采集的数据，传至温、湿度控制器（微型信息处理器）进行编辑处理，下达调温调湿指令，通过空气加热单元、冷凝管以及水槽内加热蒸发单元的共同完成。
恒温恒湿箱温度调节是通过箱体内置温度传感器，采集数据，经温度控制器（微型信息处理器）调节，接通空气加热单元来实现增加温度或者调节制冷电磁阀来降低箱体内温度，以达到控制所需要的温度。恒温恒湿箱湿度调节是通过体内置湿度传感器，采集数据，经湿度控制器（微型信息处理器）调节，接通水槽加热元件，通过蒸发水槽内的水来实现增加箱体内的湿度或者调节制冷电磁阀来实现去湿作用，以达到控制所需要的湿度。
恒温恒湿箱设有多重保护措施；温度系统在可设定较大安全允许温度条件下，装有过温保护器，空气加热元件可随旋转风扇停止而自动断电；加湿系统可随加湿槽水位降低而停止供电；制冷系统也随箱体温度升高（超过40℃）或湿度的加大而停止工作。

系统组成

恒温恒湿箱是指能同时施加温度、湿度应力的试验箱。随着中国工业产品研制的需要，近几年来，中国从国外引进了大批试验系统，为中国工业产品的研制和定型发挥了重要作用，但由于其本身的复杂性，使得试验箱在运行中出现了许多问题，而且出现了问题不能及时解决，大大延长了试验周期，影响了产品的研制工作。而产生这些现象的原因是对综合试验的工作原理不了解。为此，我们对试验箱的基本工作原理作出了一些简要阐述，并介绍如何对综合试验箱试验设备的故障进行分析和判断。 恒温恒湿箱由制冷系统，加热系统，控制系统，温度系统空气循环系统，和传感器系统等组成，上述系统分属电气和机械制冷两大方面。

运作

通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统。

一、恒温恒湿箱制冷剂循环系统：蒸发器中的液态制冷剂吸收空气的热量(空气被降温及除湿)并开始蒸发，较终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩(压力和温度增加),气态制冷剂通过冷凝器(风冷/水冷)吸收热量，凝结成液体。通过膨胀阀(或毛细管)节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

二、恒温恒湿试验箱空气环系统：风机负责将空气从回风口吸入，空气经过蒸发器(降温、除湿)，加湿器，电加热器(升温)后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。

三、恒温恒湿试验箱电器自控系统： 包括电源部分和自动控制部分。 电源部分通过接触器，对压缩机、风扇、电加器器，加湿器等供应电源自动控制分部分又分为温、湿度控制及故障保护部分:温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机(降温、除湿)，加湿器，电加热(升温)等元件，实现恒温恒湿的自动控制。
