恒温恒湿箱制冷系统的选择

2024-05-28 16:25:57 集思仪器

恒温恒湿试验箱可选择-40°C型单级制冷循环,也可采用级联制冷循环系统,但单级制冷循环依赖于小型膨胀阀开度。则压实机会减少制冷剂流量,限制流量以降低蒸腾压力(约0.7个大气压)以达到较低的蒸发温度,这样的计划是通过牺牲系统的冷却能力(冷却能力仅为规格的约0.70.8)来实现的,从而导致制冷功率低,压实机的负荷增加,压实机的线圈容易过热,影响压实机的寿命。

恒温恒湿试验箱制冷系统规划:当低于-20°C的低温时,选择级联制冷循环系统。

低温高湿试验箱选择两级紧凑型复叠制冷循环以获得低温的原因:

1、单级压缩蒸汽制冷循环压力比的限制

恒温恒湿试验箱单级蒸汽冷却器的zui低蒸发温度主要取决于其冷凝压力和紧固率。制冷剂的冷凝压力由制冷剂的类型和环境介质(例如空气或水)的温度决定,其通常在0.71.8MPa的范围内。紧固比与冷凝压力和蒸发压力有关。当冷凝压力被刺穿时,随着蒸发温度降低,蒸发压力也相应地降低,从而增加紧固比,这将导致压实机的废气温度升高。变薄,润滑条件恶化,甚至在严重碳化和气缸拉动的情况下;另一方面,紧固比的增加将导致压实机的气体传输系数的降低,冷却能力的降低,并且紧固过程的实践违反了等熵过程。距离越远,压缩机的功耗增加,冷却系数降低,经济性降低。将呈现以下一些效果。

一个对于任何制冷剂,蒸发温度越低,蒸腾压力越低。蒸发压力太低有时会导致压缩机被吸入,可能允许外部空气进入制冷系统。湾当蒸发温度太低时,一些普通制冷剂已达到冷凝温度,并且制冷剂流不能完成和再循环。蒸发压力降低,制冷剂的比容增加,制冷剂的质量流量减少,冷却能力大大降低。为了获得所需的冷却能力,必须增加抽吸容积,使得压实机的尺寸太大。

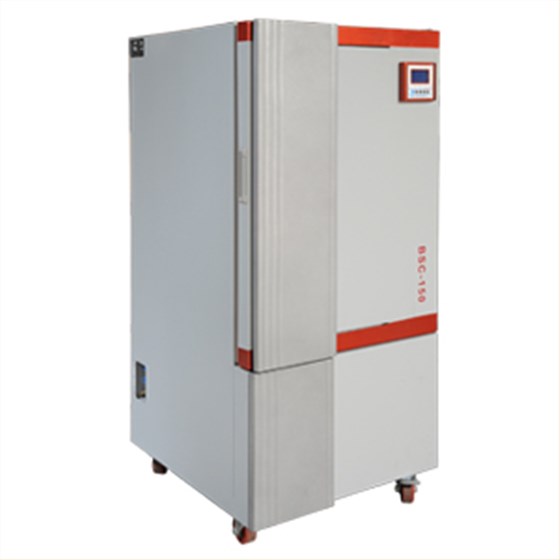

恒温恒湿箱

2、紧固机线圈的散热限制

恒温恒湿试验箱当单级压实机工作时,它正在-35℃,因为压实机的线圈在压实机的中心旋转,这引起问题。在-35°C时,压实机的低压是一个负值,也就是说,发生了真空,因此没有办法消散线圈顶部的热量,所以压缩机的表面非常冷,但在实践中,他的温度非常高(因为真空是zui好的绝缘介质)。

3、制冷剂的热物理性质的限制

目前,在恒温恒湿试验箱中的单级制冷循环中使用的中温制冷剂是R404A。恒温恒湿试验箱蒸发温度在一个大气压下为-46.5℃(R22 / -40.7℃),但通常采用空冷冷凝器的传热温度差。大约10°C(在强制空气冷却循环中,蒸发单元和内箱之间的温差),也就是说,箱子只能产生-36.5°C的低温,当然,在减少之后压实机的蒸发压力,R404A可以冷却。药剂的zui低蒸腾温度降至-50°C;因此,为了获得-50℃及以下的低温,必须使用中温制冷剂和低温制冷剂的制冷循环以获得-50℃至-80℃的低温。低温制冷剂一般使用R23,其在一个大气压下的蒸发温度为-81.7℃。
